Generell flammeforbrenningsovn/SCC strukturoppsett er tegning ved å beregne energiforbruk, røykgass, størrelse, røykgass oppholdstid og strømningshastighet. Vertikal dobbelbrennerstruktur kan tas i bruk for å sikre jevn blanding av røykgass og jevn ovnstemperatur. Strukturen til forbrenningsovn/SCC kan oppfylle både krav til askeutslipp og SNCR-denitreringskrav. Røykgassen etter denitrifisering kommer inn i spillvarmerotasjonsovnssystemet.
-
Forbrenningsovnen/SCC kan utstyres med askebeholder på det laveste stedet, tilgangsdør og asketreneringshull på askeutløpsstedet for å lette manuell askerensing.
-
Den nedre delen av askebeholderen er utstyrt med en vannkjølt utløpsventil og en skruetransportør, som føres inn i den pneumatiske transportpumpebeholderen.
-
Tenningsmodus vedtar sekundær tenning, liten brann tenner stor brann, trygg og pålitelig.
-
Brenneren har et bredt spekter av egnethet og fleksibilitet for materialer for å sikre utbrenningshastigheten.
-
Temperaturmotstanden for forbrenningsovn/SCC ildfaste støpematerialer er større enn 1300 grader. Urealøsningsdyser er innstilt for å oppfylle kravet til SNCR-denitrering.
Forbrenningsanlegget/SCC-systemet inkluderer hovedsakelig:

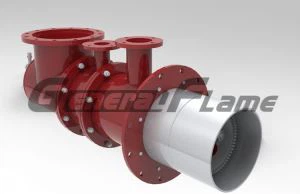

1. Forbrenningsovn/SCC-brenner
Dyser vedtar porøs og kjeglesyklondesign, luft distribueres trinn for trinn, for å tilpasse seg den brede justeringen. Flertrinnsdesign inne i den koniske porøse syklonen kan effektivt generere den lokale røykgassvirvelretursonen, noe som gjør flammen ekstremt stabil og ikke påvirket av det oppvarmede røykgassjokket. Forbrenningsovnen/SCC-forbrenningseffekten justert innenfor området 30 % ~ 110 %.
2. Forbrenningsovn/SCC kropp

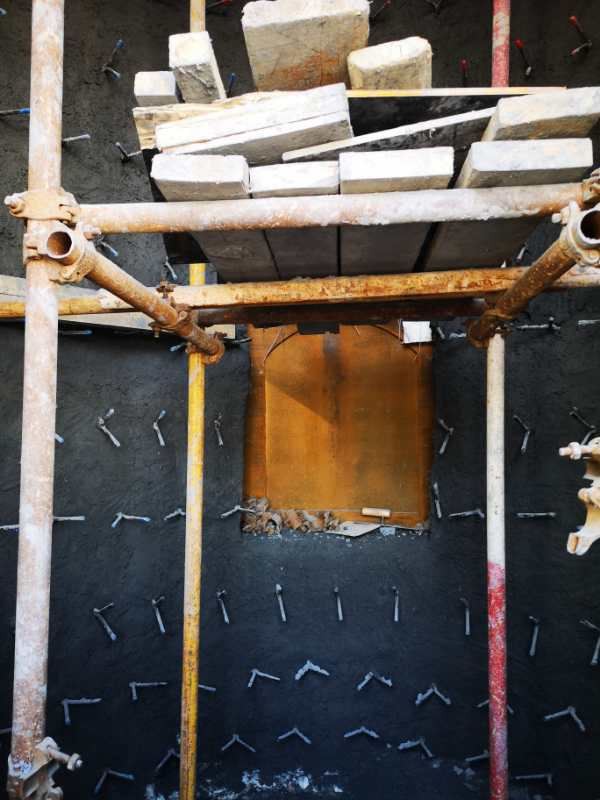

Foringen til forbrenningsovnen/SCC er laget av ildfast materiale som samsvarer med egenskapene til aske/avfallsgass/avfallsvæske, som er motstandsdyktig mot høy temperatur, korrosjon og slitasje, og den ildfaste temperaturen er høyere enn 1770 grader. Forbrenningsovnen/SCC har funksjonen for varmekonservering, den ytre overflatetemperaturen til posisjonen som kan berøres er ikke mer enn 50 grader etter varmekonservering.
Det er lett for aske å samle seg under forbrenning. Kombinert med vannkjølt spiral og pneumatisk transportmodus, bruker forbrenningsovnen/SCC vannavkjølt høytemperatur låseluft for å rotere utløpsventilen for å fjerne aske. Siden den roterende utløpsventilen er en kontinuerlig tømming, vil den ikke samle aske i askebeholderen.Og på grunn av bruken av vannkjøleinnretningen faller flyaske inn i utløpsventilen raskt avkjølende, ikke lett å samle seg;Hjelpeutstyr som tilgangsport , askefjerningshull, observasjonshull, eksplosjonssikker port, trykk- og temperaturmålepunkt er også satt på forbrenningsovn/SCC.
Røykgassen som kommer inn i forbrenningsovnen/SCC og produseres av den roterende brennerens forbrenning blander seg, og danner et stabilt og jevnt temperaturfelt i forbrenningsovnen/SCC, som sikrer ensartethet av røykgasstemperaturen ved utløpet av forbrenningsovnen/SCC.
3. SNCR denitrifikasjonsanlegg
SNCR denitrifikasjonsanlegg består av følgende:
-
Måle- og distribusjonssystem
-
Reduksjonsmiddel lagring, klargjøring og leveringssystem
-
Mottrykksreguleringsventil
-
Sprøytepistolfordelingsenhet
-
Sprøytepistol av veggtype
-
Fortynningssystem
-
Vannforsyning og avløpssystem og avløpsvannbehandlingssystem
-
Rørledning
I fravær av røyk, svikt i denitrering PLC-kontrollsystem/reduksjonsmiddel online konsentrasjonsmåler/forurensning online overvåkingssystem, vil SNCR-systemet stoppe
4. Forbrenningsovn/SCC rørledningssystem
Rørledningen til forbrenningsovn/SCC inkluderer hovedbrenselrørledningen, tenningsbrenselrørledningen, forbrenningsluftrørledningen, nitrogenspylings- og frigjøringsrørledningen etc.
Hoveddrivstoffrørledningen består av magnetventil, kuleventil, trykkbryter, strømningsmåler, elektrisk reguleringsspjeldventil, manuell ventil, rørstålkonstruksjon og så videre. Magnetventil i tilstanden feil eller ulykke vil automatisk kutte hoveddrivstoffet til sikre sikker produksjon.
Drivstoffrøret for tenningen består av manuell ventil, trykkmåler, tenningsmagnetventil, rørstålkonstruksjon etc., som brukes til å starte ovn og pilotbrenner.
Forbrenningsluftrørledningen er sammensatt av viften, elektrisk kontrollventil, trykkbryter, sommerfuglventil, stålkonstruksjon av rørledning etc., hvorav viften vedtar frekvenskonverteringskontroll, utstyrt med lyddemper og utløpsmyk skjøt.
5. Forbrenningsvifte/Høyspent tenningsenhet/Pilotbrenner/flammedetektor/Elektriske og kontrolldeler
